南京丽笙精选酒店

/ 2019060
@王可

整体为支撑钢框架结构。


酒店大堂及游泳池设置了开花造型的异形柱支撑屋面,此造型以极小曲面原理进行力学找形,而后二次离散为趋于主引力方向的钢木组合椽子及强钢构边框。开花柱在正常使用时为钢木组合受力,火灾工况下即使木构损毁,钢构依旧可以满足抗倒塌要求。

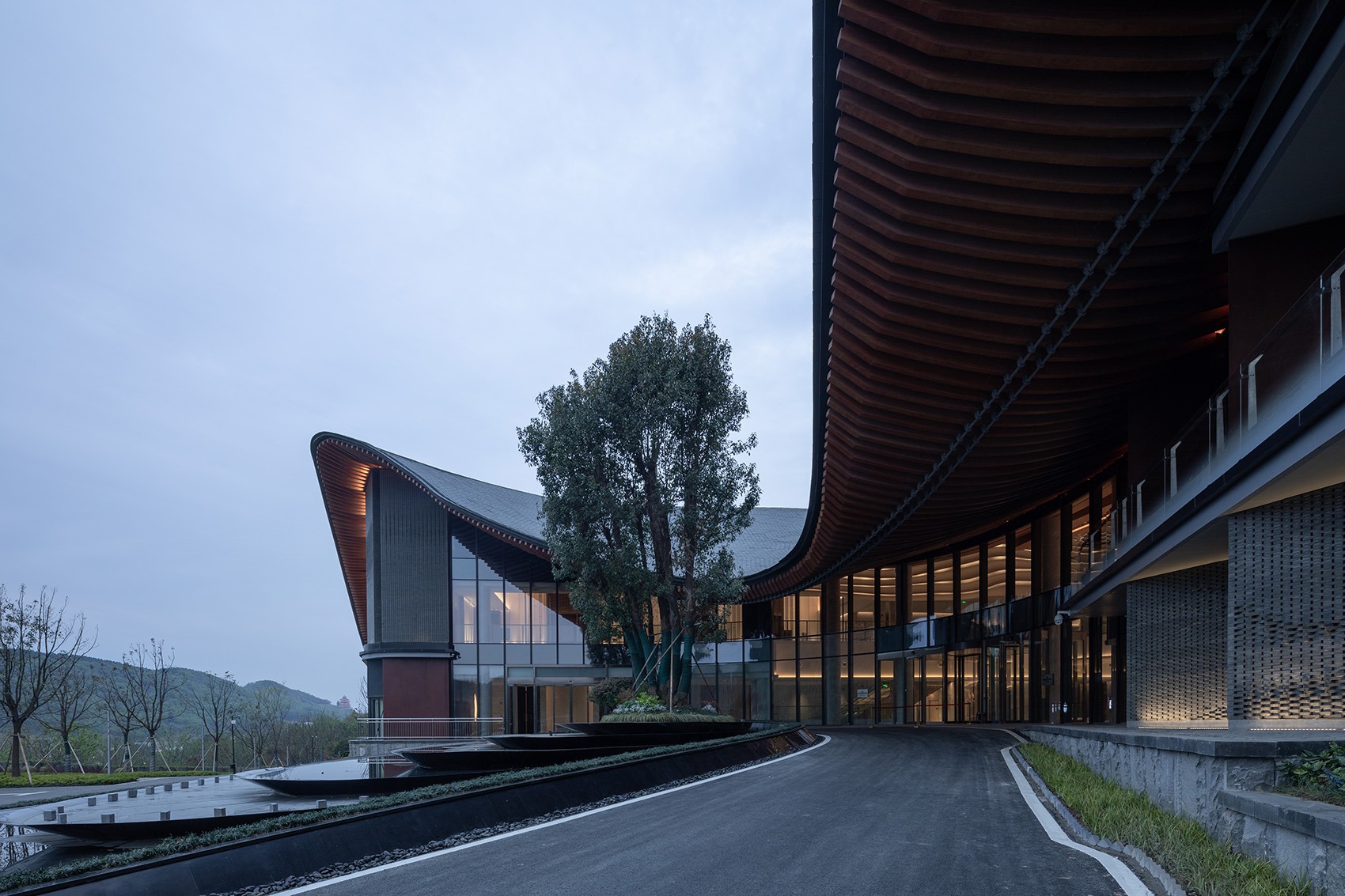

酒店入口雨棚采用索承木构屋面系统,以此方式满足木构大出挑的设计要求,雨棚底口位置设置了永久压重,以此方式修正屋面造型并提供抗风辅助措施。


结构设计解析详见公众号文章:和作:“强”结构的“弱”找形,南京园博园丽笙酒店结构设计

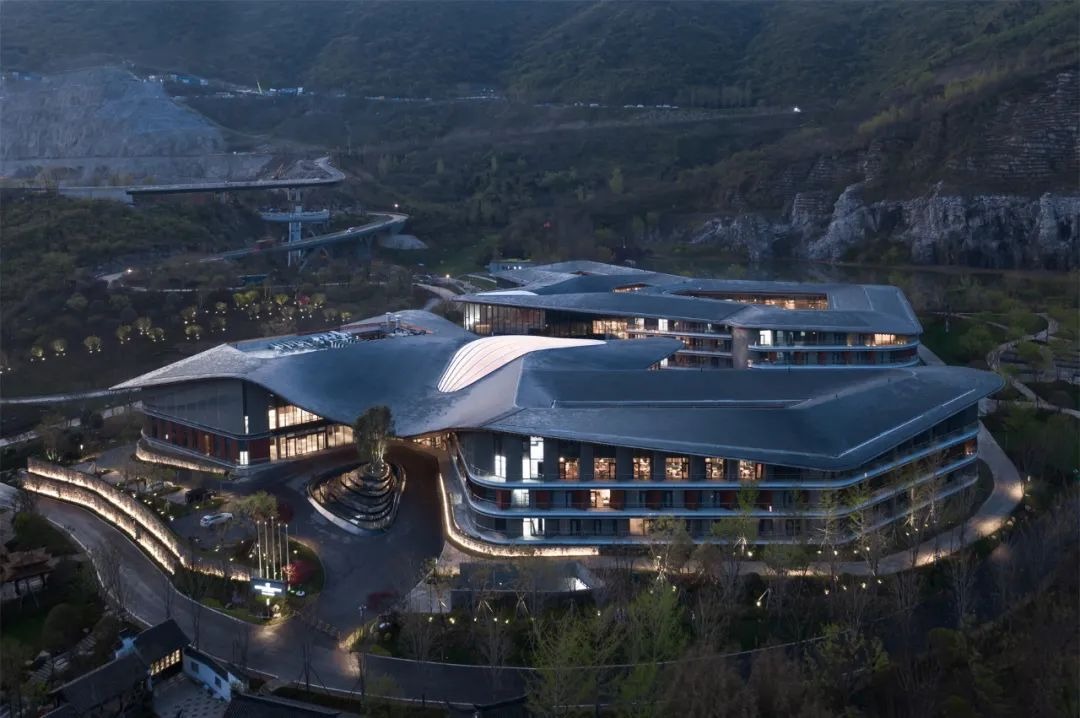

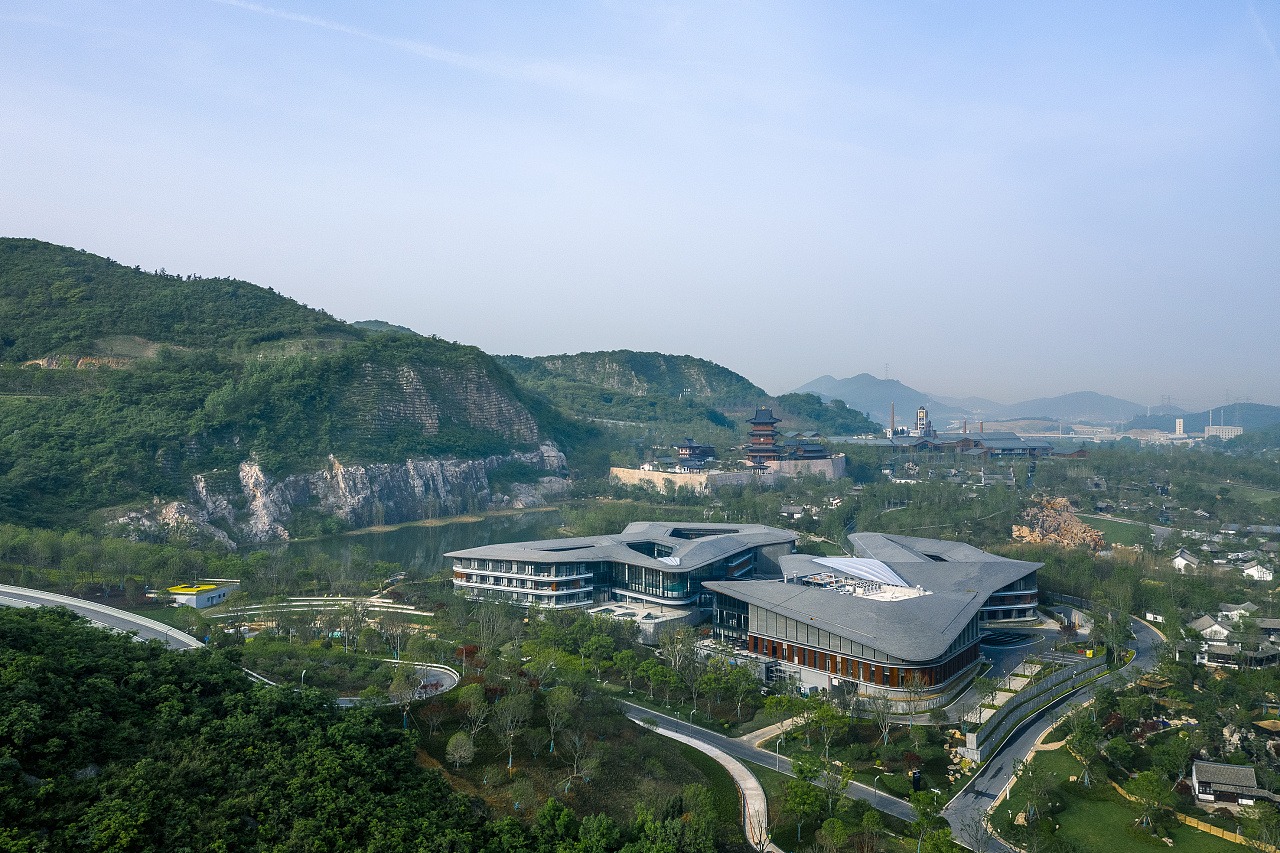

项目远景
©王可

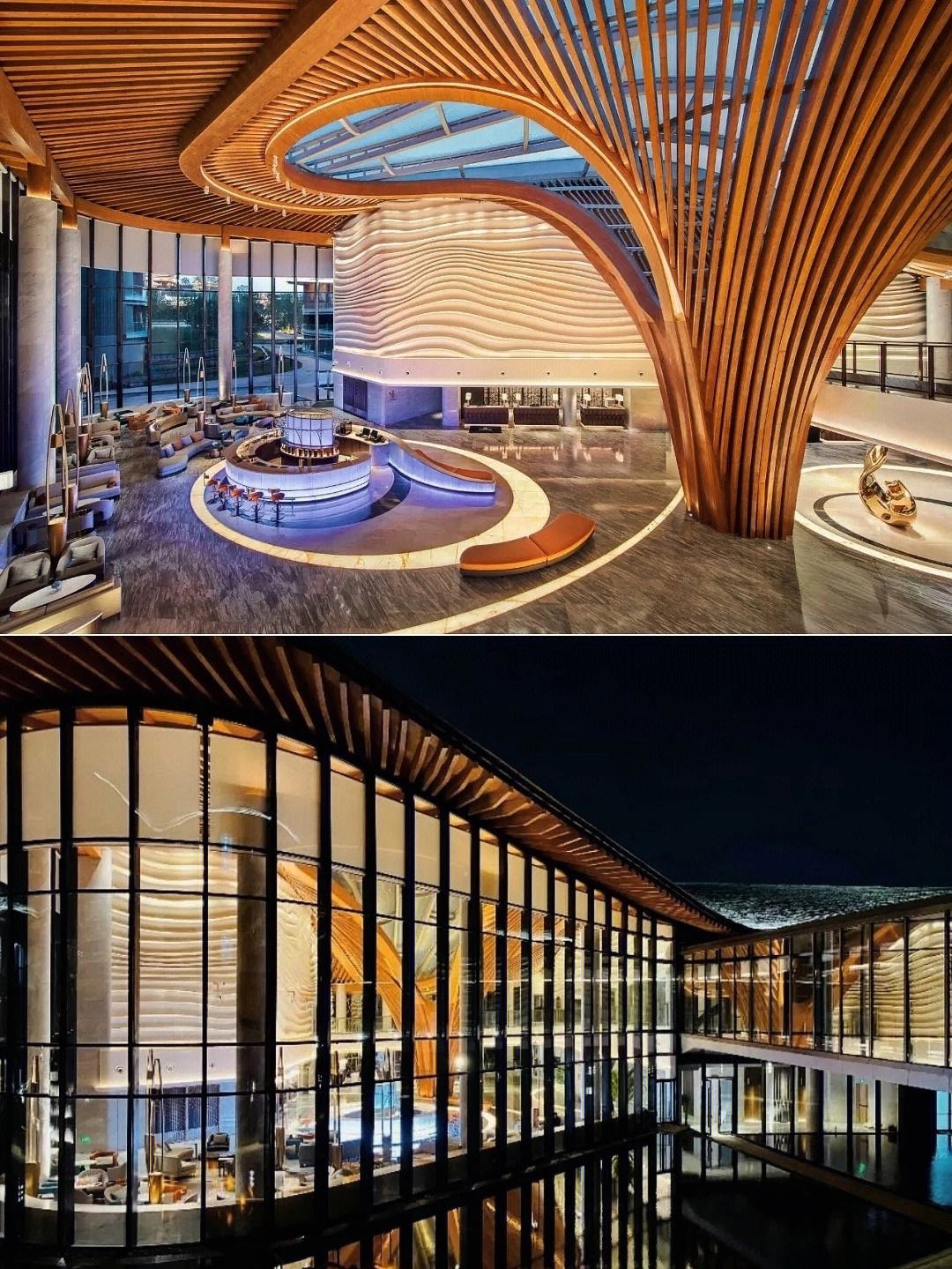

室内外效果@网络图片

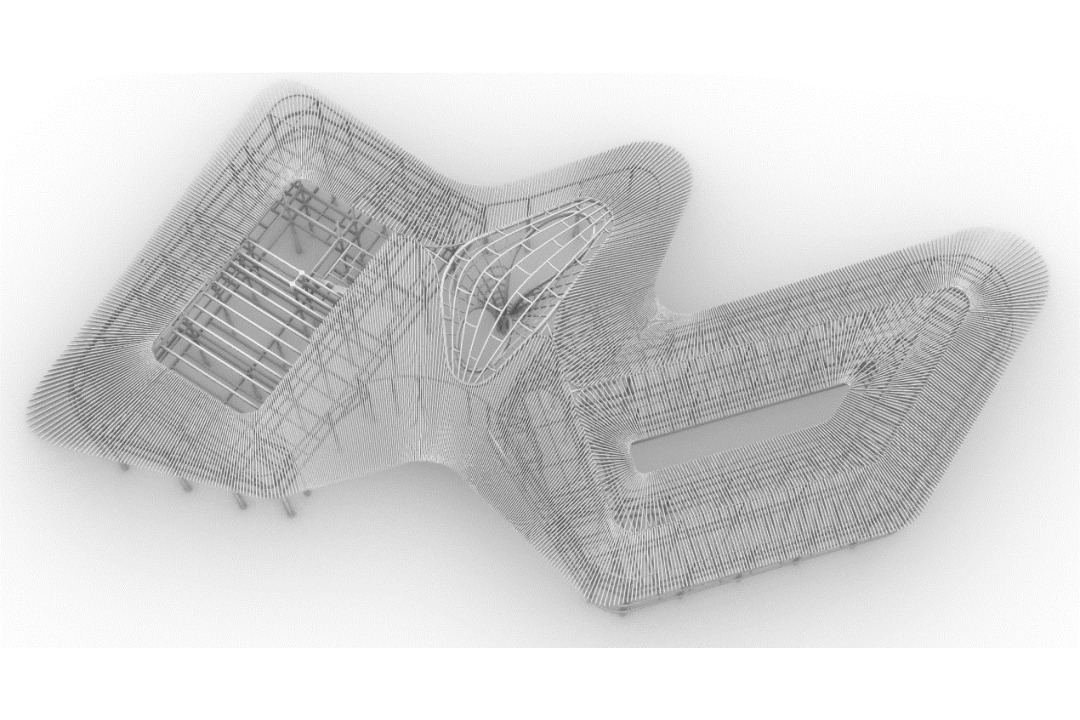

结构模型图

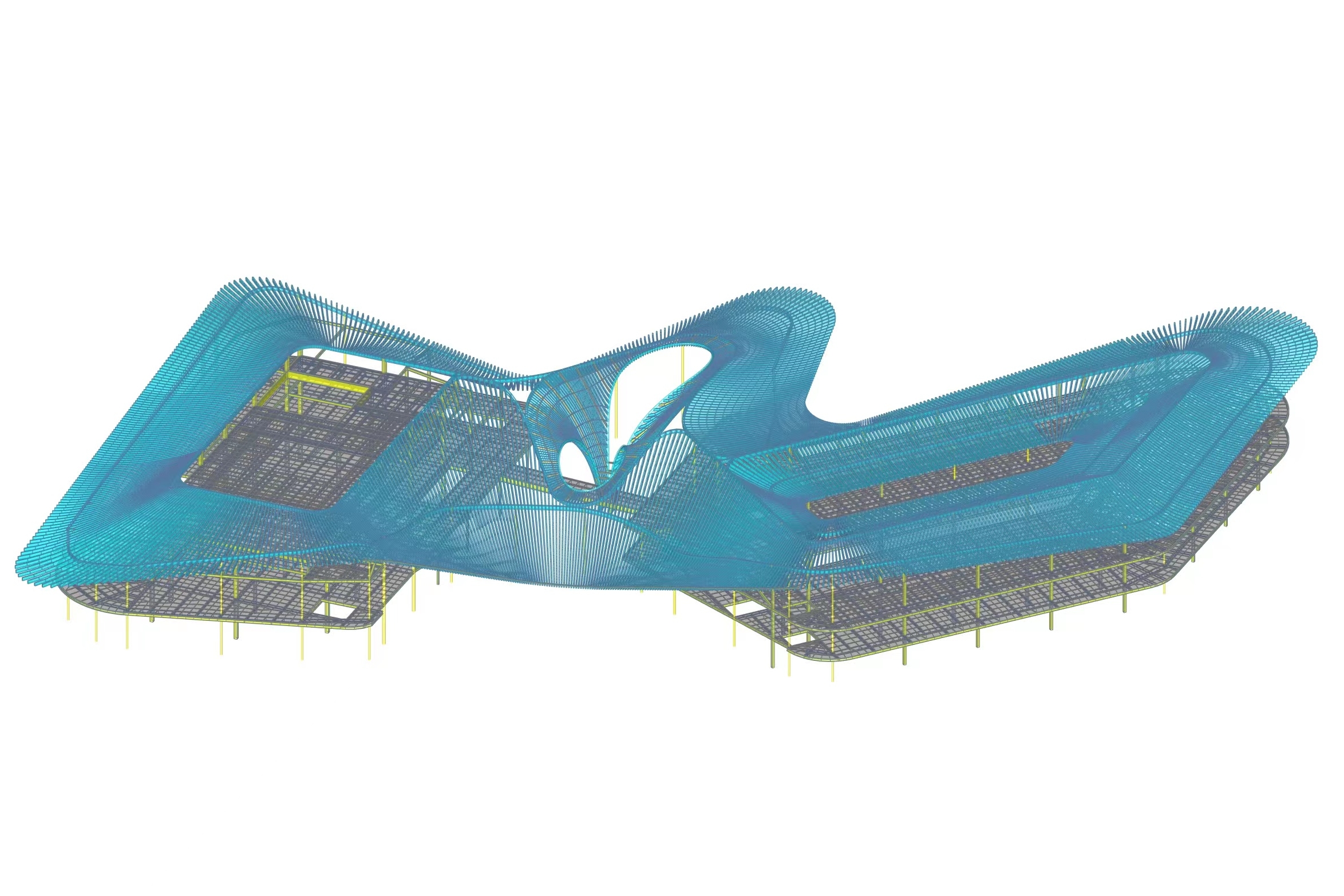

结构深化模型图

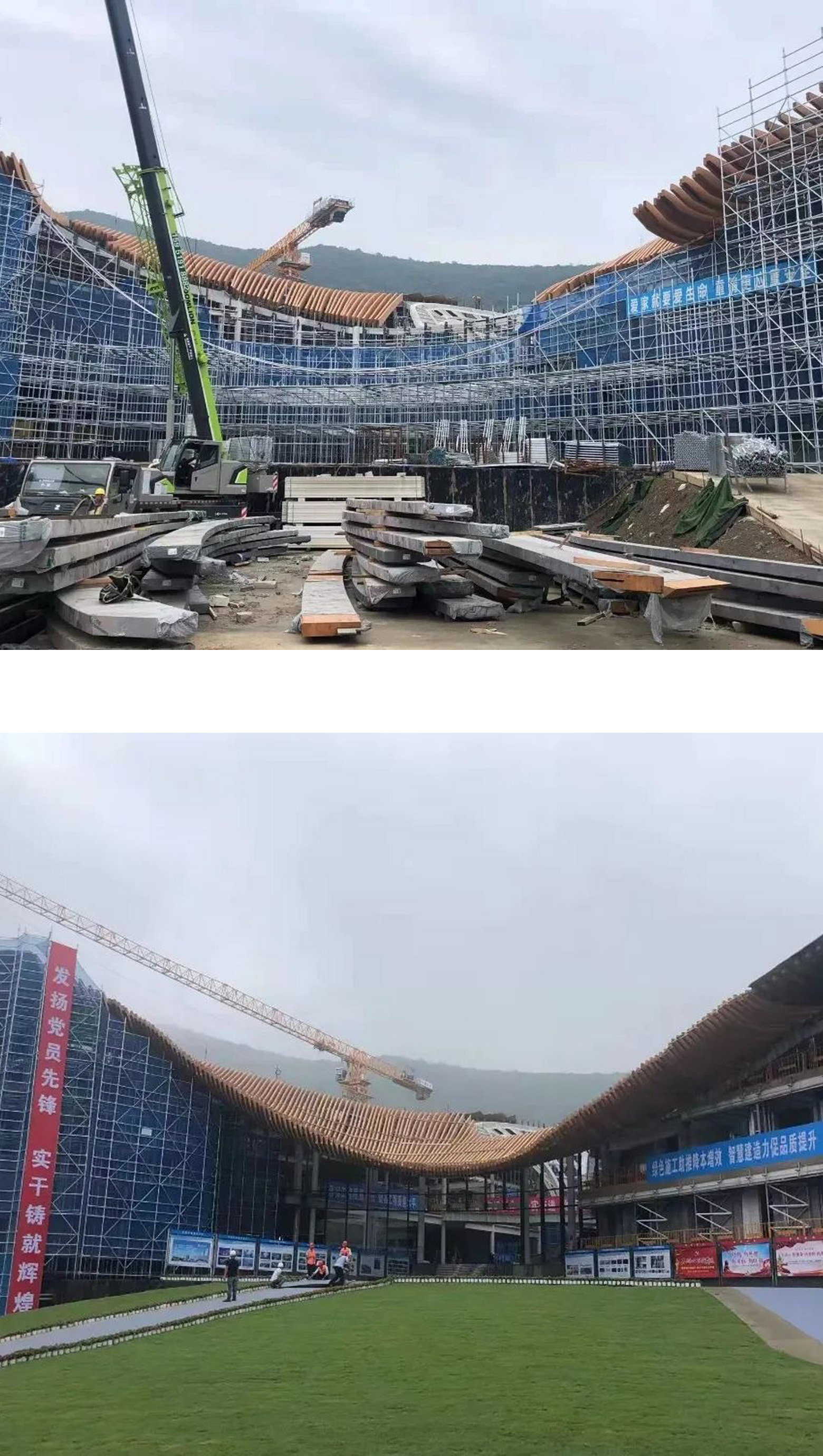

施工过程图

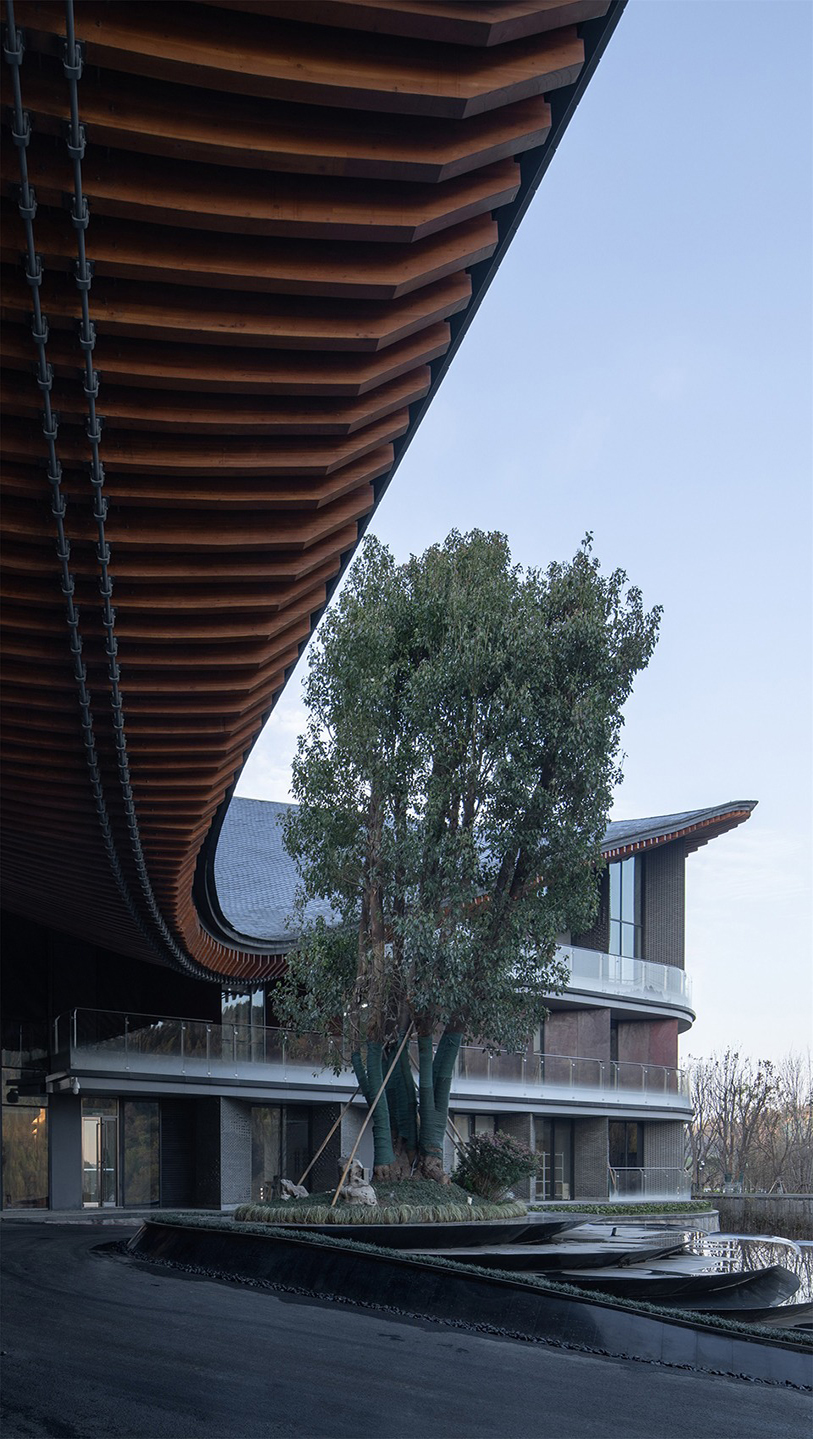

檐口
檐口悬索与椽子关系,配重后索形与边口关系 ©和作

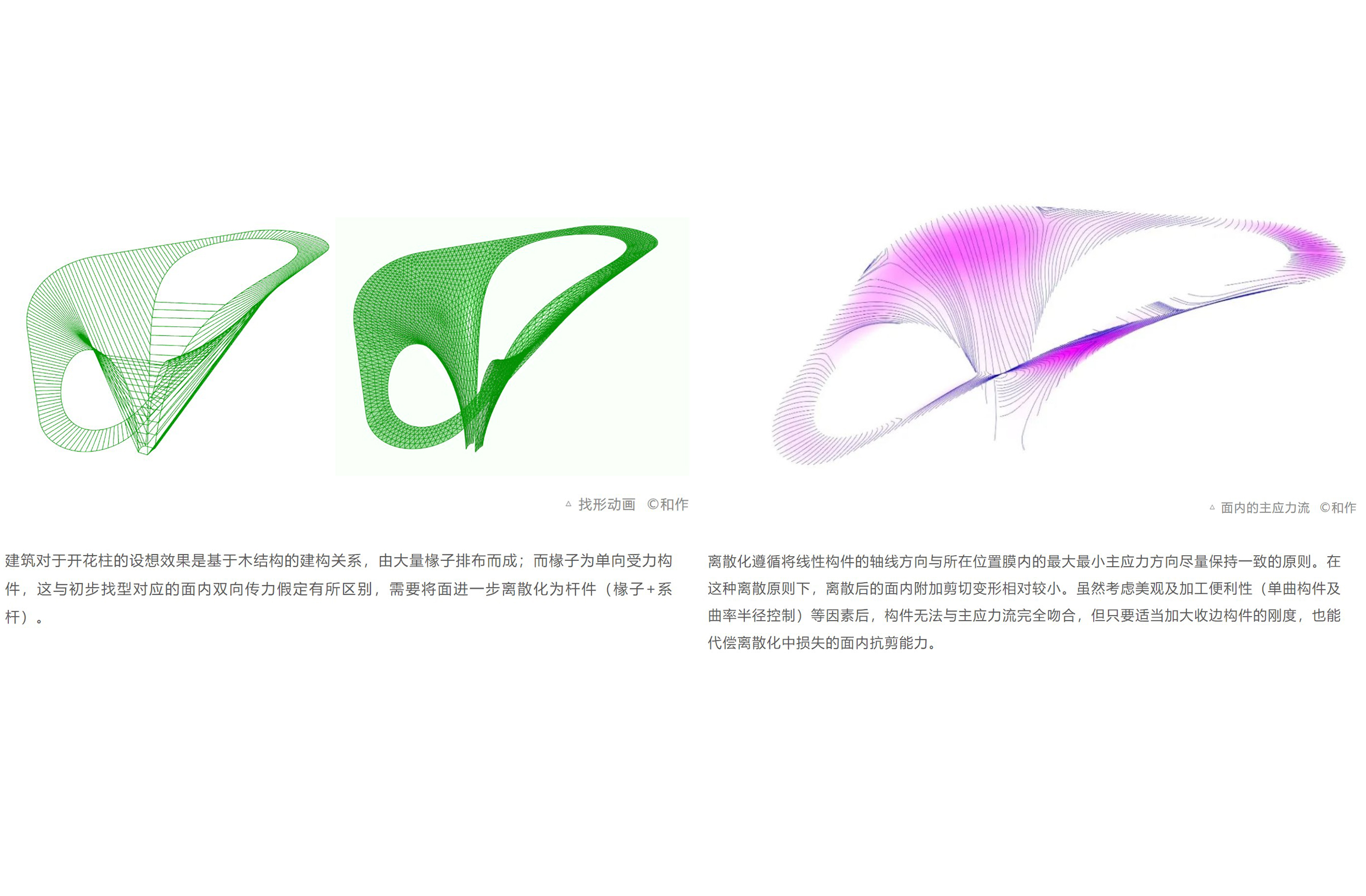

开花柱的找形及离散为骨架
设计深度:
概念设计、方案设计、初步设计
结构师团队:
张准、蔡研明
建筑师:
Archi-union创盟国际
建造地点:
江苏省南京市江宁区(江苏园博园苏韵荟谷片区)
建筑面积:
34646 平方米
设计/建成:
2018/2021
