西塘古镇市集美术馆

/ 2019010
©梁山

正在兴建的西塘东区是西塘古镇向东的拓展,1号楼位于场地西南角,地理位置显要,提供首层开放流动的市集空间以及二层多功能美术展馆的混合功能。

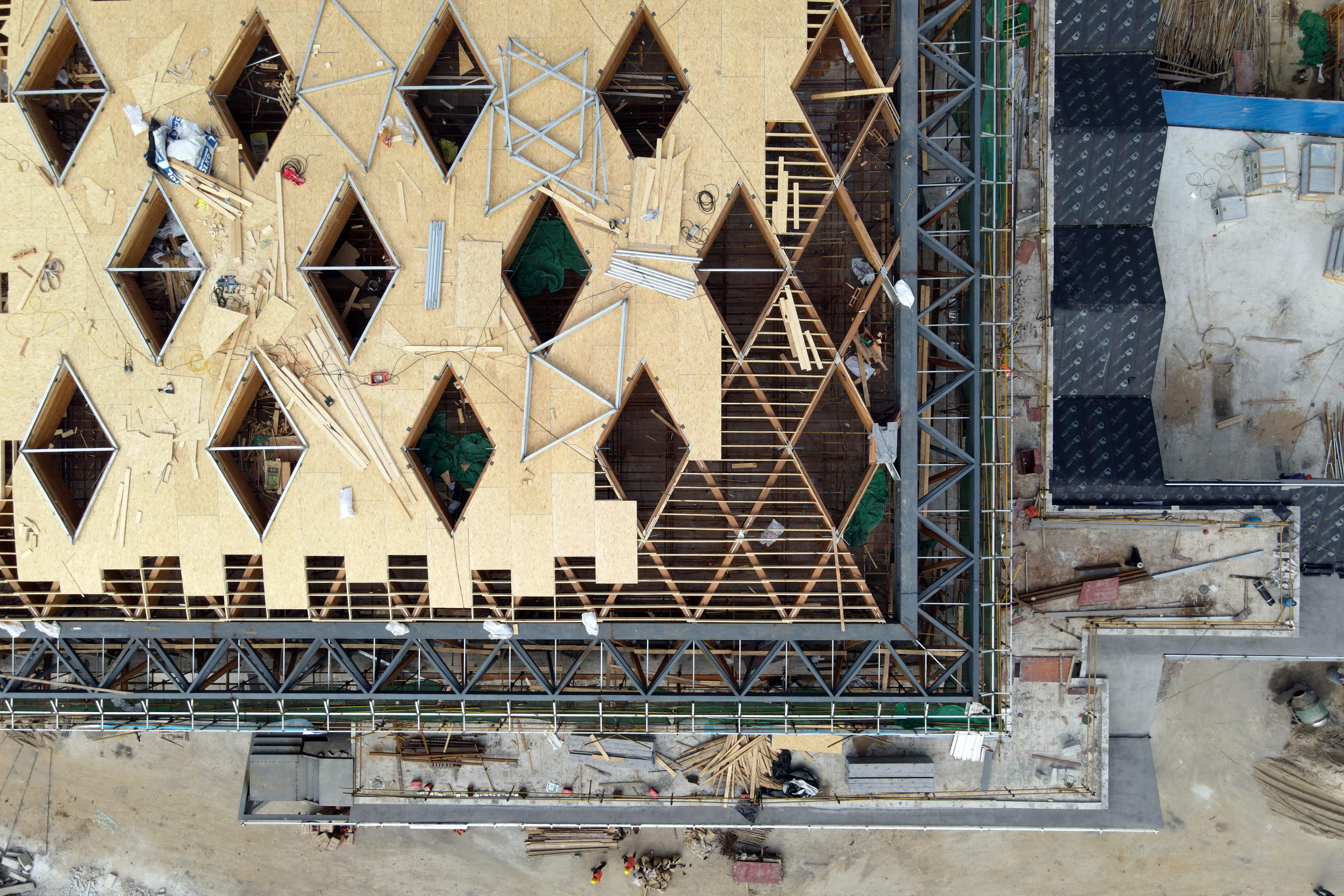

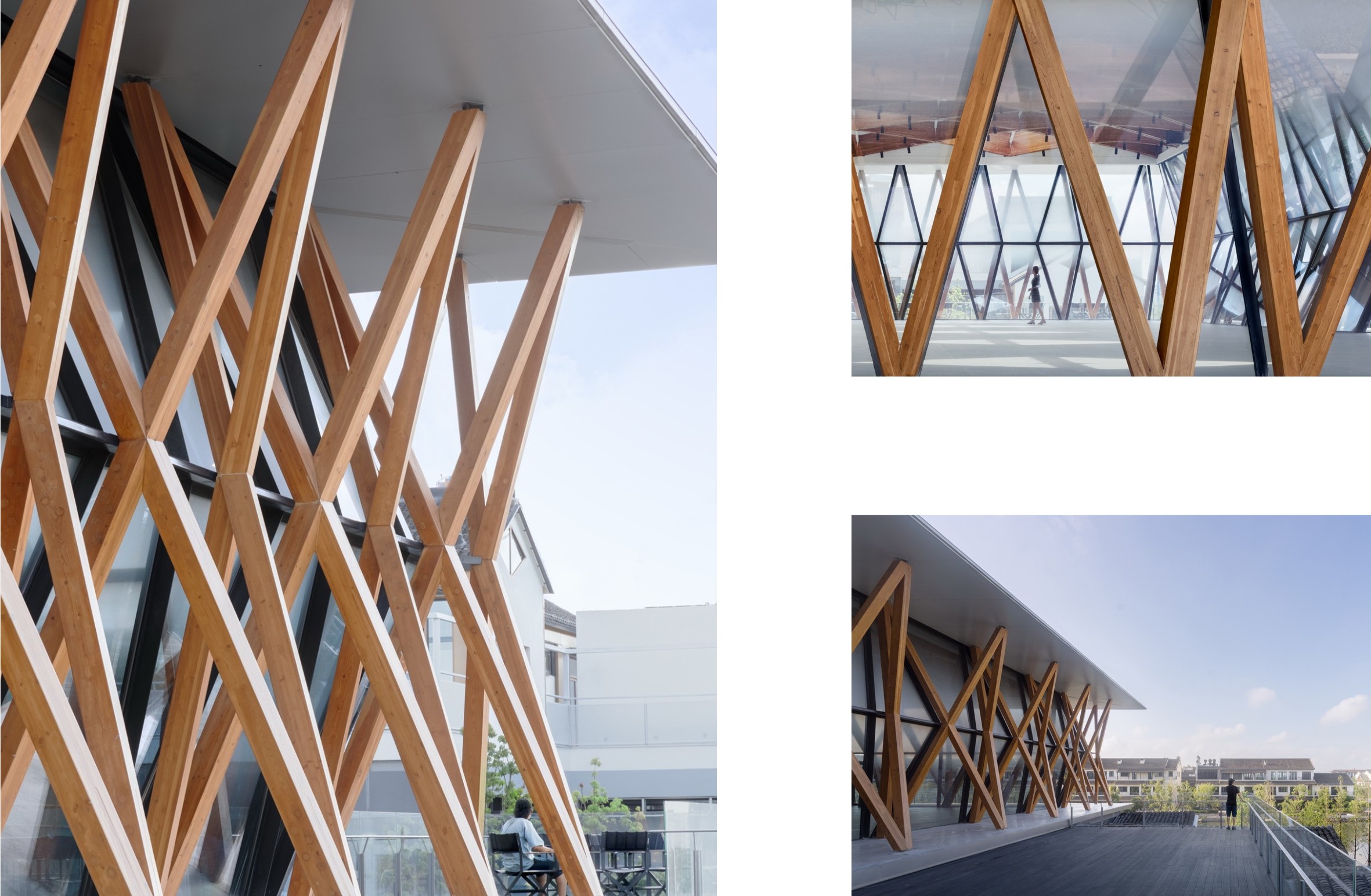

首层Y形分叉柱承托大跨度倒三角桁架梁的形式,满足了建筑流动空间的自由布置并为楼层管线提供了隐蔽的布设空间;二层连续交错的X形钢木混合支撑综合考虑了承重及防火工况下力流路径转换,交叉互承式的木构屋盖通过小单元预制构件的拼装实现大跨无柱空间的跨越。


©梁山
©梁山
©梁山
©梁山
©梁山
©梁山
©和作--屋盖形态结构生成
©和作--互承式屋盖搭建模拟
©和作--火灾下的传力路径变化
©山水秀
©山水秀
©山水秀
设计深度:
概念设计、方案设计、施工图(咨询)
结构师团队:
张准,张冲冲
建筑设计:
山水秀建筑事务所
施工图单位:
宏正工程设计集团股份有限公司
施工单位:
(钢结构)上海亚泰建设集团有限公司;(木结构)苏州昆仑绿建木结构科技股份有限公司
项目地点:
浙江省嘉善县西塘镇贞观路588号
建筑面积:
2500平方米
设计时间/竣工时间:
2018/2021
结构特点:
钢木混合,一层Y形钢柱+支撑钢桁架梁,二层X形胶合木支撑+斜交网格胶合木互承式屋盖
